隆盛JZM型直埋式內壓(外壓)波紋補償器

發布時間： 2021-01-04 瀏覽次

如果您正在尋找相關產品或有其他任何問題，可隨時撥打我公司銷售熱線，具體詳談！
全國統一服務熱線：15838165939

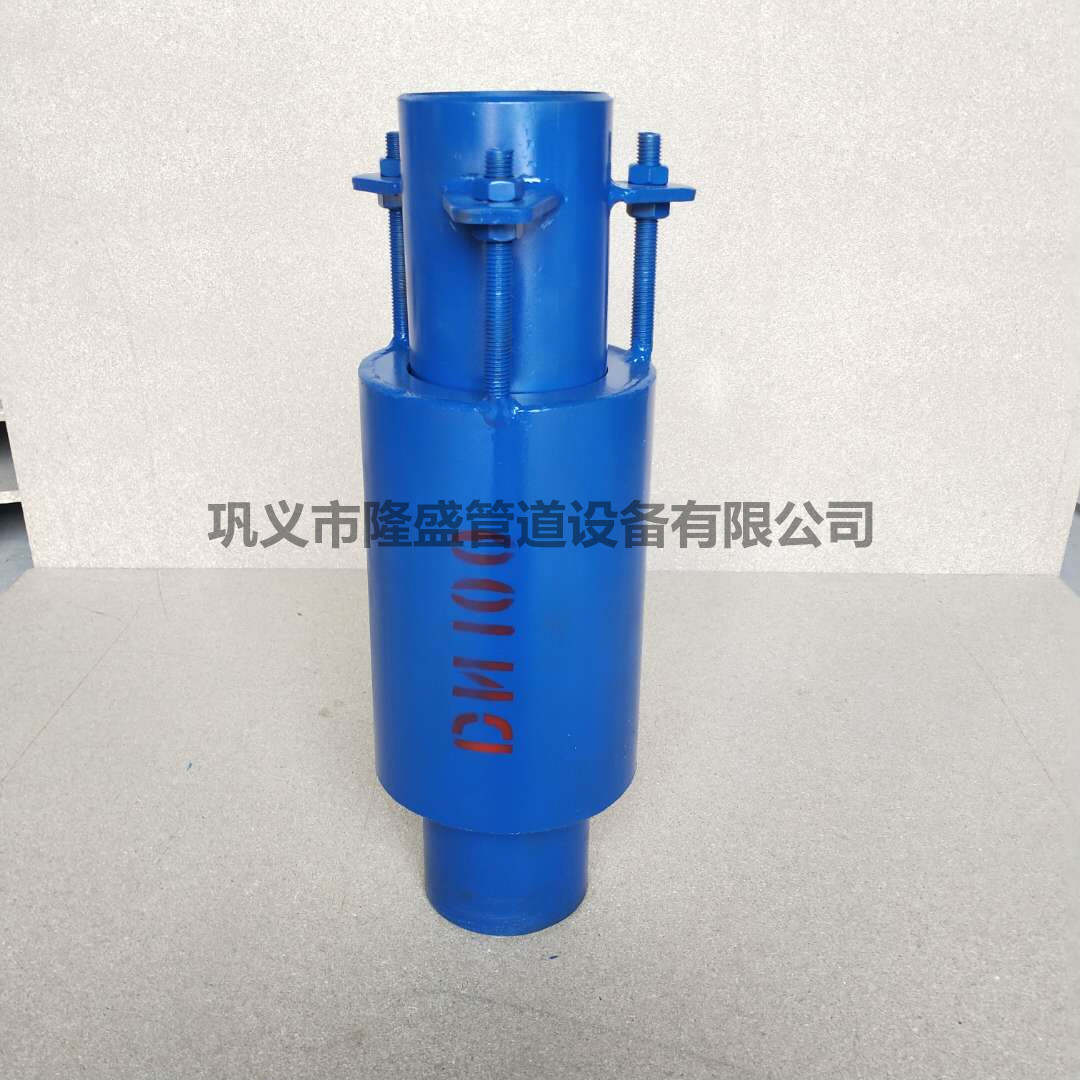

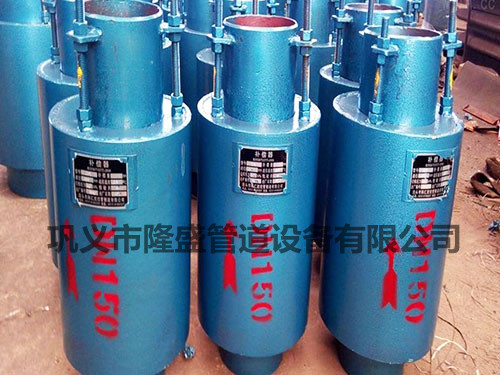

【產品名稱】：JZM型直埋內壓波紋補償器

【產品別名】：旁通波紋補償器壓力平衡波紋補償器
【產品規格】：【DN32mm-DN4000mm】
【產品壓力】：0.6-2.5MPa
【產品認證】：ISO9001-2008
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.
【產品顏色】：藍色，可根據客戶要求調色.
【工作溫度】：-40度至80度
質量穩定:實行全過程質量監控，細致入微，全面檢測!
價格合理:內部成本控制，減少了開支，讓利于客戶!

交貨快捷:先進生產流水線，充足的備貨，縮短了交貨期!

性能特點：
JZM型直埋內壓波紋補償器也稱伸縮器、膨脹節、波紋補償器。補償器分為：波紋補償器、套筒補償器、旋轉補償器、方形自然補償器等幾大類型，其中以波紋補償器較為常用，補償器主要為保障管道安全運行，具有以下作用：
1.補償吸收管道軸向、橫向、角向熱變形。
2.波紋補償器伸縮量，方便閥門管道的安裝與拆卸。
3.吸收設備振動，減少設備振動對管道的影響。
4.吸收地震、地陷對管道的變形量。
使用安裝：
JZM型直埋內壓波紋補償器安裝：
1、為使直埋是波紋補償器起到補償作用，補償器兩端必須設固定支架，防止管道受內壓推力影響外移拉伸。
2、補償器的一端（指單向補償的直埋式補償器死端）要靠近一端的固定支架，用補償器的活頭補償管道。
3、根據補償量設定兩個固定支架的距離，補償量一般不大于管徑。

4、試壓過程中以補償器不得出現拉伸現象。

產品優勢：
1很強的抗彎耐壓性能可以避免地陷的影響。
2能夠實現管道軸向的位移補償，保障管道的使用壽命。
3一次安裝，終生免維護。

技術標準：

公稱直徑	波數	壓力等級		徑向外型更大尺寸	壓力對應的產品長度
		0.6	1.0		接管J型		法蘭F型
		軸向補償量軸向剛度			0.6Mpa	1.0Mpa	0.6Mpa	0.1Mpa
100	16	77/212	61/444	230	1114	1106	1124	1116
100	32	154/106	122/222	230	1577	1561	1587	1571
125	16	80/241	61/519	280	1175	1166	1185	1176
125	32	160/121	122/260	280	1640	1621	1650	1631
150	16	80/274	60/599	325	1215	1205	1225	1215
150	32	160/137	120/300	325	1680	1660	1690	1670
200	16	122/424	100/696	426	1576	1565	1600	1585
200	32	244/212	200/348	426	2222	2200	2246	2220
250	16	120/494	97/843	529	1670	1658	1694	1687
250	32	240/247	194/422	529	2310	2287	2334	2307
300	16	154/439	126/719	630	1915	1900	1940	1924
300	32	308/220	252/360	630	2668	2640	2696	2664
350	16	153/491	123/815	670	2010	1996	2034	2020
350	32	306/246	246/408	670	2763	2733	2787	2757
400	16	151/543	121/908	720	2128	2114	2152	2168
400	32	302/272	242/454	720	2885	2855	2910	2880
450	16	149/598	119/1006	820	2174	2160	2200	2184
450	32	298/229	238/503	820	2925	2895	2950	2910
500	16	146/654	116/1104	920	2270	2254	2294	2278
500	32	292/327	232/552	920	3018	2988	3042	3012
600	16	168/734	167/1330	1120	3010	3008	3034	3032
600	32	336/367	334/665	1120	4178	4177	4200	4200
700	12	166/1067	167/1911	1220	3272	3274	3300	3300
700	24	332/534	334/956	1220	4516	4517	4540	4540
800	12	163/1173	166/2071	1320	3452	3453	3476	3477
800	24	326/587	332/1036	1320	4693	4696	4717	4720
900	12	160/1286	164/2232	1520	3660	3662	1684	3868
900	24	320/643	328/1116	1520	4930	5147	4954	5170
1000	12	199/959	197/2483	1620	3870	3864	3894	3890
1000	24	398/480	374/1242	1620	5159	5147	5183	5170
1100	12	196/1035	185/2679	1720	4028	4022	4062	4062
1100	24	392/518	370/1340	1720	5316	5303	5340	5330
1200	12	194/1111	186/2877	1920	4188	4182	4212	4206
1200	24	388/556	366/1439	1920	5474	5463	5500	5487
